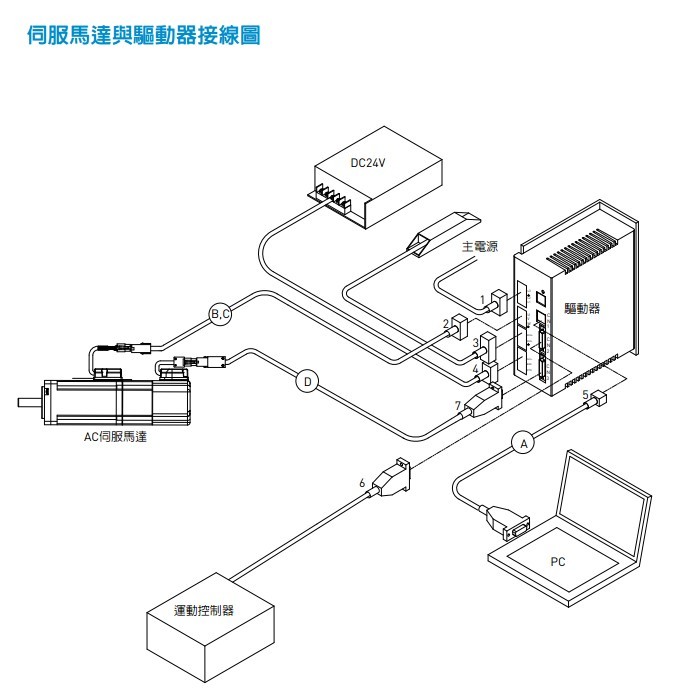

產品名稱：伺服馬達與驅動器接線
記號 名稱 描述
1 交流電源輸入接頭 連接單、三相交流電源
2 馬達動力線接頭 連接至馬達、馬達三相動力電源
3 回生電阻接頭 連接至馬達回生電阻
4 邏輯電源/剎車接頭 邏輯電源24V輸入與剎車輸出
5 RS232通訊接頭(CN1) 連接至電腦
6 控制信號接頭(CN2) 連接至上位控制器
7 回授信號接頭(CN3) 連接至馬達之編碼器
